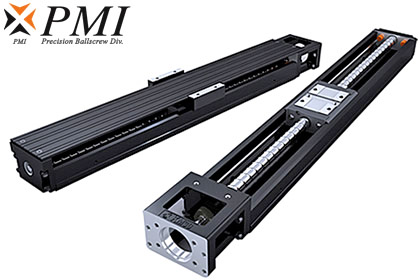

KM線性模組

精密 穩定 耐久性 高剛性

同時滿足精度與效能的多重需求

定位精度高，重現性佳

將線軌與螺桿的技術與經驗，結合螺帽與滑塊的一體化設計，並搭配高剛性的U型軌最佳化斷面，可達到最佳的空間利用及大幅減少安裝的時間，確保其高剛性與高精度的要求，而其鋼珠滾動面採用兩列歌德式圓弧及45°接觸角的優越設計，更提供了四方向的負荷能力。

省空間

將線性滑軌之滑塊與滾珠螺桿之螺帽，結合成為一體之滑塊螺帽，可以使KM線性模組達到最佳的空間利用。

高精度

兩列歌德圓弧式設計及穩定的製程技術，可將變動負荷引起的變形控制在最小，提供穩定順暢之運作，達到高精度進給之需求。

滑塊螺帽形式

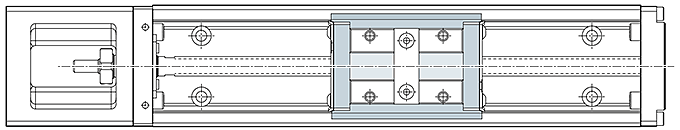

A型：使用一個標準長滑塊螺帽

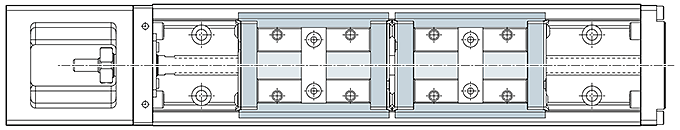

B型：使用二個標準長滑塊螺帽

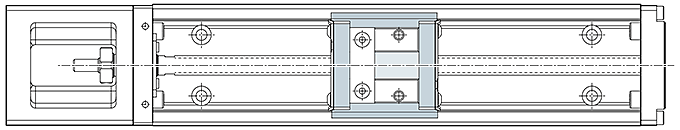

C型：使用一個短型滑塊螺帽

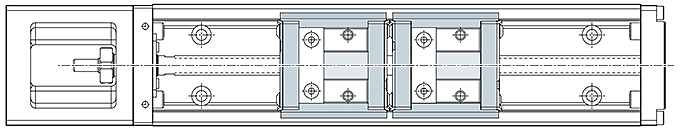

D型：使用二個短型滑塊螺帽

精度等級

型號	軌道 長度	反覆定位精度			定位精度			行走平行度			背隙 (mm)			啟動扭矩 (N-cm)
		普通 N	高級 H	精密 P	普通 N	高級 H	精密 P	普通 N	高級 H	精密 P	普通 N	高級 H	精密 P	普通 N	高級 H	精密 P
KM26	150	±0.01	±0.005	±0.003	-	0.06	0.02	-	0.025	0.01	0.02	0.01	0.003	2	1.5	4
	200
	250
	300
KM30	150	±0.01	±0.005	±0.003	-	0.06	0.02	-	0.025	0.01	0.02	0.02	0.003	15	7	7
	200
	300
	400
	500					0.1	0.025		0.035	0.015
	600
KM33	150	±0.01	±0.005	±0.003	-	0.06	0.02	-	0.025	0.01	0.02	0.02	0.003	15	7	7
	200
	300
	400
	500					0.1	0.025		0.035	0.015
	600
KM45	340	±0.01	±0.005	±0.003	-	0.1	0.025	-	0.035	0.015	0.02	0.02	0.003	10	10	15
	440
	540
	640
	740					0.12	0.03		0.04	0.02						17
	940			-		0.15	-		0.05	-			-			-
KM46	340	±0.01	±0.005	±0.003	-	0.1	0.025	-	0.035	0.015	0.02	0.02	0.003	10	10	15
	440
	540
	640
	740					0.12	0.03		0.04	0.02						17
	940			-		0.15	-		0.05	-			-			-
KM55	980	±0.01	±0.005	±0.005	-	0.18	0.035	-	0.05	0.025	0.05	0.05	0.003	12	12	7
	1080
	1180					0.25	0.04			0.03
	1280			-		0.25	-			-			-	15
	1380

最大移動速度和最大長度

型號	螺桿導程	軌道長度	最大移動速度 (mm/s)			最大長度
			普通 N	高級 H	精密 P	普通 N	高級 H	精密 P
KM26	2	150	280	280	280	300	300	300
		200
		250
		300
	6	150	590	590	830	300	300	300
		200
		250
		300
KM30	5	150	390	390	550	600	600	600
		200
		300
		400
		500
		600	340	340	340
	10	150	790	790	1100	600	600	600
		200
		300
		400
		500			980
		600	650	650	650
KM33	5	150	390	390	550	600	600	600
		200
		300
		400
		500
		600	340	340	340
	10	150	790	790	1100	600	600	600
		200
		300
		400
		500			980
		600	650	650	650
KM45	10	340	520	520	740	940	940	740
		440
		540
		640
		740			730
		940	430	430	-
	20	340	1050	1050	1480	940	940	740
		440
		540
		640
		740			1440
		940	840	840	-
KM46	10	340	520	520	740	940	940	740
		440
		540
		640
		740			730
		940	430	430	-
	20	340	1050	1050	1480	940	940	740
		440
		540
		640
		740			1440
		940	840	840	-
KM55	20	980	800	800	1120	1380	1380	1180
		1080			900
		1180	740	740	740
		1280	620	620	-
		1380	530	530	-

選購配件

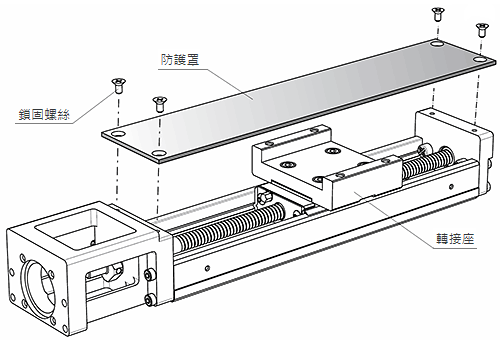

線性模組提供防護罩選用及伸縮護罩提供選用，並配備轉接座。馬達連接法蘭提供安裝不同馬達之馬達連接法蘭，給連接不同馬達時所需選用之連接法蘭。馬達廠牌如安川伺服馬達、三菱伺服馬達、松下伺服馬達、Fastech步進馬達、東方步進馬達等。
