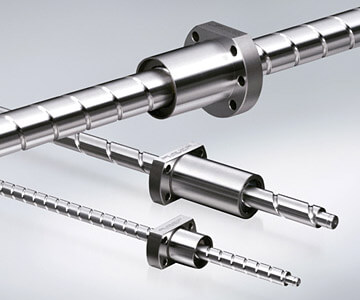

BSS高速靜音滾珠螺桿
採用了NSK之超高技術與嶄新的循環方式的新世代滾珠螺桿。
實現了靜音、高速、小型化。從搬送用途到工作機械等各式各樣的使用需求上皆能達到「安靜」的功效。
- 降低6分貝的靜音、好音質
- 與以前產品(平均值)比較,噪音降低了6分貝以上。低速迴轉時接近無聲的靜音,就連高速迴轉時也實現了以前無法達到的靜音效果。
- DN值達22萬的高速
- 高速靜音BSS螺桿之最大DN值可達22萬,在高速回轉上有卓越表現。遠遠凌駕於之前循環管式(最大DN值13.5萬)之上的全新設計。
使用在大導程滾珠螺桿上也能達到超過每分鐘200m的高速運行。
- 螺帽外徑尺寸的小型化設計
- 螺帽外徑尺寸最多可縮減30%(與本社製品相比)。讓各式各樣機器或裝置的小型化,例如XY Table的薄型化,都得以實現。
軸徑和導程的組合
軸徑 | 導程 |
05 | 10 | 12 | 16 | 20 | 25 | 30 | 32 | 40 | 50 | 60 | 64 | 80 | 100 |
10 | | | | | | | | | | | | | | |
12 | | | | | | | | | | | | | | |
15 | | | | | | | | | | | | | | |
20 | | | | | | | | | | | | | | |
25 | | | | | | | | | | | | | | |
32 | | | | | | | | | | | | | | |
36 | | | | | | | | | | | | | | |
40 | | | | | | | | | | | | | | |
45 | | | | | | | | | | | | | | |
50 | | | | | | | | | | | | | | |
NSK BSS(PSS) 靜音螺桿尺寸圖
PSS-10 軸徑
PSS-12 軸徑
PSS-15 軸徑
PSS-20 軸徑
PSS-25 軸徑
