線性滑軌的精度可分為行走平行度、高度(H)及寬度(W2)的尺寸容許誤差。滑軌單軸使用或在同平面使用複數軸時,規範各個滑塊組合高度與寬度的成對相互差。各型號的精度分為普通級(N)、高級(H)、精密級(P)、超精密級(SP)與超高精密級(UP)五個等級。

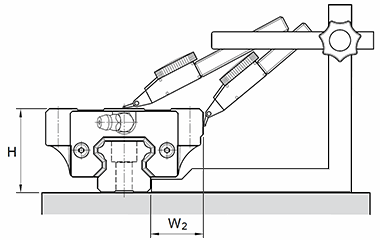

是指將滑軌以螺栓固定在基準面上,使滑塊在滑軌全長上運行時,滑塊與滑軌基準面之間的平行度誤差,如圖所示。
是指組合在同平面上的各個滑塊的高度尺寸(H)的最大值與最小值之差。
是指裝在單支滑軌上的每個滑塊與滑軌基準面之間的寬度(W2)尺寸的最大值與最小值之差。
同平面上兩軸以上配對使用時,寬度(W2)的尺對容許誤差與成對相互差(ΔW2)只適用於基準側,而基準側滑軌的製造號碼末尾,印有"MR"標記,但是普通級(N)滑軌沒有此記號。
精度測定值是以滑塊中心點或中心部的平均值為基準。
各種設備使用的線性滑軌精度選用基準參考
分類 | 設備名稱 | 精度等級 | ||||
---|---|---|---|---|---|---|
N | H | P | SP | UP | ||
加工機床 | 機械加工中心 | |||||
車床 | ||||||
銑床 | ||||||
鏜床 | ||||||
座標鏜床 | ||||||
磨床 | ||||||
放電加工機 | ||||||
沖壓機械 | ||||||
雷射加工機 | ||||||
木工機 | ||||||
NC鑽床 | ||||||
攻牙中心 | ||||||
工作盤交換裝置 | ||||||
自動換刀系統 | ||||||
線切割機 | ||||||
砂輪修整裝置 | ||||||
數控雕銑機 | ||||||
輕型數控銑床 | ||||||
工業用機器人 | 直交座標型 | |||||
圓柱座標型 | ||||||
半導體製造設備 | 打線機 | |||||
針測機 | ||||||
電子零件插件機 | ||||||
印刷電路板鑽孔機 | ||||||
其它機器 | 射出成型機 | |||||
三次元量測機 | ||||||
辦公機器 | ||||||
搬運設備 | ||||||
XY工作台 | ||||||
塗裝機 | ||||||
焊接機 | ||||||
醫療設備 | ||||||
Digitizer | ||||||
量測設備 |
