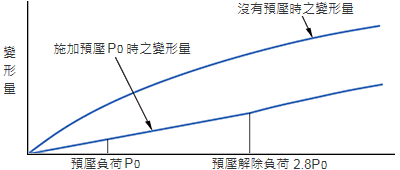

線性滑軌可以藉由施加預壓來提高剛性、如右圖所示。
預壓的效果可保持外部負荷增大到預壓負荷的2.8倍,即提高2.8倍的剛性值。
而預壓是利用增加滾動體的直徑,使滾動體與滾動面之間產生負向間隙,預先施于內部負荷,所以在進行壽命計算時,必須將其預壓負荷考慮進去。
線性滑軌的使用,應根據不同的使用條件來選擇最合適的預壓等級,選用的基準請參照下表。
預壓等級 | 適用條件 | 應用例 |
---|---|---|
間隙預壓(FZ) | 負荷方向一定,震動、衝擊力小兩軸並列使用裝置。 精度要求低,必須是滑動阻力小的設備。 |
半導體製造設備、醫療設備、舞台裝置、沖壓機、焊接機、各種機器人、其他小型直線滑動裝置。 |
輕預壓(FC) | 負荷方向一定,振動、衝擊力小兩軸並列使用的裝置。 精度要求不高,但要求滑動阻力小的設備。 |
射束銲接機械、裝訂機械、自動包裝機、一般工業機械的XY軸、自動門窗加工機、銲接機、熔斷機、工具交換裝置、各種材料供給裝置、數控雕銑機、輕型數控銑床。 |
中預壓(F0) | 有懸臂負荷或力矩作用的裝置。 單軸使用的設備。 輕負荷且要求高精度的設備。 |
磨床工作台進給軸、自動塗裝機、工業用機器人、各種高速材料供給裝置、NC車床、一般工業機械的Z軸、印刷線路板的打孔機、放電加工機、精密XY平台。 |
重預壓(F1) | 要求高剛性,且振動、衝擊力大的設備。 高負荷、重切削的機床等。 |
機械加工中心、NC車床、銑床、磨床的砂輪進給軸、立式或橫式鏜床、刀具導向部、工作機械的Z軸。 |
超重預壓(F2) | 要求更高剛性,且振動、衝擊力大的設備。 超高負荷、超重切削的機床等。 |
機械加工中心、NC車床、銑床、磨床的砂輪進給軸、立式或橫式鏜床、刀具導向部、工作機械的Z軸。 |
